Rétegelt-ragasztott falpanel

A rétegelt-ragasztott falpanel

Mi is az a rétegelt-ragasztott falpanel pontosan? Röviden egy sík, tömör fatermék, teherviselő elemként történő felhasználásra. Nagy méretekben lehet gyártani, ezért kitűnően alkalmas térképző építő elemek, mint például fal, födém, tető kialakítására.

Így készül...
A rétegelt-ragasztott falpanel több réteg fűrészáruból, pontosabban legalább három, egymásra merőleges száliránnyal elhelyezett, vízszintesen egymáshoz ragasztott fenyő deszkarétegből áll.

Ennek a különleges ragasztási módnak köszönhetően a dagadás, zsugorodás, valamint a vetemedés  mértéke elhanyagolható. A rétegek egymásra merőleges száliránya garantálja a termék hossz- és keresztirányú formatartósságát.

A mindenre alkalmas fa építőelem
A rétegelt-ragasztott falpanelek alacsony energiaszintű, passzív- és aktív házak építésére is alkalmasak. Kitűnően alkalmazható több emeletes lakóházak építésére, a kommunális építkezésben, felújításkor, emelet építéskor és természetesen családi házak építéséhez.

Előnyök:
  • Tömör építkezés: jó hangszigetelő, tűzálló, terhelhető, hőelnyelő felület, értékálló
  • Formastabilitás: többrétegű, ragasztott szerkezet, a vetemedés, duzzadás elhanyagolható
  • Lakhatóság: a felület hőmérséklete a szobai hőmérséklethez közeli, a belső levegő nedvességtartalmát  szabályozzák
  • Rövid építési időtartam: gyors és száraz építésre alkalmas, rögtön terhelhető
  • Vizuális megjelenés: az olyan fatípusokat, mint a lucfenyő, vörösfenyő, ezüstfenyő, cirbolya fenyő és a duglászfenyő, gyalult felülettel szállítjuk
  • Térnyerés: a szerkezet vékonyságának köszönhetően tágasabb tér nyerhető
  • Hőszigetelés: a kiváló szigetelő tulajdonságok megakadályozzák, hogy a helyiségek nyáron felmelegedjenek, télen pedig kihűljenek
  • Földrengésbiztonság: amennyiben az épületet földrengés által veszélyeztetett területen építik, az egyes faelemeket csavarokkal és szögekkel erősítik meg. Ezek földrengés esetén úgy viselkednek, mint egy lengéscsillapító és lényegesen lecsökkentik a szeizmikus erőket

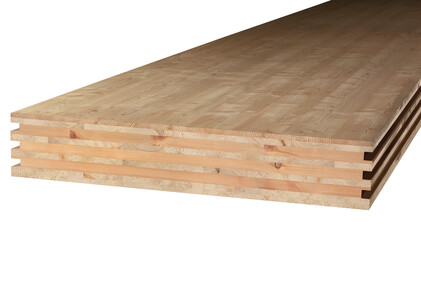

Konstruktív elemek - BBS

A BBS erős, fából készült, a modern faépítészethez szükséges legjobb tulajdonságokkal rendelkező fapanel.


99%-ban természetes, a lehető legmagasabb színvonal az építéstechnikában
A BBS 99,4%-ban erős tömör fából és 0,6%-ban biológiailag ártalmatlan ragasztóanyagból tevődik össze. A hossz- és keresztirányú ragasztással a fa elhanyagolható mértékben fog „dolgozni“. A több rétegű, egymásra merőleges szerkezeti felépítésű, erős fából készült rétegelt-ragasztott fapanelekkel egyszerű a tervezés és az építés. A tervezett épületfizikai jellemzők könnyen átültethetők a gyakorlatba és egyszerű az ellenőrzésük is.


A tervezők számára a BBS építési mód legnagyobb előnye az egyszerű alkalmazás: egyszerűen tervezhető, építése tiszta és gyors, a szerkezetnek nincs sokszoros rétegződése.Az épületfizikai jellemzői könnyen számolhatóak, ellenőrizhetőek. Nincsenek fóliák. Nincsenek bonyolult részletek.

Előnyök:

  • Hőszigetelő és egyben teherhordó
  • Tűzálló
  • Jó hőszigetelő
  • Gyorsan és szárazon beépíthető

BBS technikai adatok

Felépítés 3, 5 vagy 7 rétegű, a rétegek száliránya egymásra merőleges (7 rétegű csak 125 mm)
Fafaj Lucfenyő, Vörösfenyő, Duglász fenyő
Nedvességtartalom 12 ± 2 %
Sűrűség Lucfenyő: ca. 470 kg/m3, 12%-os nedvességtartalom mellett,
Vörösfenyő: ca. 590 kg%m3, 12%-os nedvességtartalom mellett
Tanúsítványok ETA-06/0009, CE Tanísítvány, Deutsche Bauaufsichtliche Zulassung Z-9.1-534



Tulajdonságok BBS 125 BBS XL
Szélesség Standard 1,25 m Max. 3,5 m
Hosszúság 24 m-ig 22 m-ig
Vastagság 60-280 mm 60-200 mm
Hossztoldás Hossztoldás A lamellák egyesével hossztoldva
Borító réteg Élein is ragasztva Élein nincs ragasztás
Minőség Látszó/Ipari látszó/Nem látszó Nem látszó/Lakótérben látszó
Megmunkálás CNC Megmunkálás CNC Megmunkálás

A méretek az Eurocode 5 és az Európai Műszaki Engedély (EN 1995-1-1:2004 és ETA6/0009:2006) szerintiek.

Egyszerű alkalmazás és előnyök sokasága

Aki a rétegelt-ragasztott falpanelt választja, a tömör építkezés pozitív tulajdonságait ötvözi a fa előnyeivel. Ezért nem meglepő, hogy a tömörfából történő építkezés iránt alaposan megnőtt a kereslet és nem csak a lakóterek aspektusában.

Könnyű saját súly, nagy teherviselő képesség
A súlyához viszonyítva a rétegelt-ragasztott falpanel egyike a legnagyobb teljesítményű szerkezetanyagoknak. Alacsony súlya megkönnyíti a szállítást és a kezelést, valamint energiát és költséget is spórol. Elemei egyszerű szerszámokkal a helyszínen szerelhetők, akár a LEGO.

Az alapos felkészülés fél siker
Ügyfélre szabott, kész méretre gyártott elemeket szállítunk a helyszínre. A nagy méretű fal- és födémelemek az időjárástól védett gyártócsarnokban készülnek, így a leszállításra kerülő elemek teljesen készre gyártottak. A szerkezetkész állapot ezért gyorsan megvalósítható.

Konkrét példa: az olasz földrengés által sújtott L´Aquila városában megvalósult mintaprojekt alkalmával 373 lakóegységet készítettek el kulcsra kész állapotra. Egy három emeletes objektum felépítése mindössze 55 napot vett igénybe, amely minden elvárást felülmúlt.

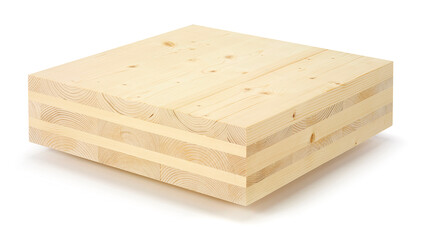

Konstruktív elemek - BSP

A legjobb szigetelési tulajdonságokkal rendelkező síkfelületű fa építőanyag

A Hasslacher Norica Timber rétegelt-ragasztott falpanele fából készült, erős rétegelt építőanyag. Az egyes rétegek besoroláson és műszaki szárításon átesett, egymásra merőlegesen, magas préselési nyomáson összeragasztott lamellákból állnak.

A kiváló építésfizikai és mechanikai tulajdonságoknak köszönhetően ez a síkfelületű fa építőanyag egyrészt rendkívül jó hőszigetelő tulajdonságokkal rendelkezik, másrészt pedig több irányból terhelhető. Ezenkívül magas fokú zajszigetelést nyújt és biztonsággal ellenáll a tűznek, a földrengéseknek, továbbá garantáltan szárazon és gyorsan lehet vele építkezni. Az ablak és ajtókivágások, a marások és a villamossági furatok kialakítását végző legmodernebb CNC-portálmegmunkáló központnak köszönhető, hogy az elemek rugalmasan alakíthatók ki.

Előnyök:

  • Megrendelési méret = elszámolási méret
  • A rugalmas méretek 20,0 x 3,20 m között gyárthatók
  • A lehető legnagyobb fokú földrengéssel szembeni biztonság
  • Gyors és problémamentes összeszerelés
  • Ökológiailag megbízható építőanyag
  • Kedvező költségű kivágások a legnagyobb méretpontossággal
  • Csiszolt felületek minden minőségben

BSP technikai adatok

Méretek

Szélesség: 2,20 m - 3,20 m

Hosszúság: 13,50 m-ig

Vastagság: 57 mm - 280 mm

Standard szélességek: 2,40 m / 2,65 m / 2,75 m

                                         2,90 m / 3,00 m

Tanúsítványok ETA-12/0281, CE, PEFC
Fafajok Lucfenyő, Borovi fenyő, Vörösfenyő
A lamellák szilárdsága

Takaró lamellák: 100% C24 ill. L25

Közép lamellák: max. 30% C16 ill. L17

Ragasztóanyag EN 301/302 szabvány szerint
Nedvességtartalom 11% (± 2%) kiszállításkor
Hővezetés λ = 0,13 W/mK EN ISO 10456 szerint
Hőtartás 1600 J/kgK EN ISO 10456 szerint
Tűzállóság D-s2, d0 ill. Dfl-s1, átégés: 0,8 mm/min
Minőség Standard- Ipari/Látszó



BSP minőségi leírás - felület, dimenzió, felépítés

PARAMÉTER Látszó Nem látszó
Fafaj lucfenyő, vörösfenyő érdeklődésre lucfenyő, borovi fenyő
Felület zárt zárt
Fugák szélessége max. 2 mm max. 3 mm
Göcsök benőtt göcs megengedett, elszórva fekete göcsök megengedettek szilárdsági osztály szerint
Gyantatáska 5x70 mm-ig megengedett
Foltozás megengedett megengedett
Elszíneződés, kékülés kisebb elszíneződés megengedett megengedett
Rovarrágás nem megengedett 2 mm átmérőig megengedett
Kéregbenövés nem megengedett megengedett
Repedés 2 mm szélességig megengedett szilárdsági osztály szerint
Lágy korhadás nem megengedett nem megengedett
Nedvességtartalom max. 11 % ± 2 % max. 11 % ± 2 %
Mérettartósság DIN 18203-3 szabvány szerint
A lamellákszilárdsága

Fedő lamellák: C 24, EN338 szerint, ill L25 EN 14081 szerint

Középlamellák: max. 30 % C16 EN 338 szerint, ill. L17 EN 14081 szerint

Maximális vastagság 280 mm-ig (400 mm lehetséges)
Maximális táblaméret Szélesség: 3,20 m, Hosszúság: 20 m



Novatop
Novatop

Novatop elemek födémekhez és tetőkhöz

Egy rendkívül fejlett, a svájci szakértelem fémjelezte tömörfa építőrendszerről van szó. A Novatop elemek lukacsos, nagy formátumú építőkomponensek, igényes, bordázott szerkezettel. Könnyűek és statikus teherbírásuk rendkívül jó, az építési szerkezet mindkét tengelyen rendkívül merev és stabil lesz. A Novatop elemeket tartófödémeknél és tetőknél alkalmazzák elsősorban.

Minden elem egy alsó rétegelt lapból áll, amelynek vastagsága a szerkezetnél előírt tűzálló képességtől függ. A lemezre széltében és hosszában bordázat van ragasztva, melynek magassága az elem előírt teherbírásától függ. Az egész szerkezetet egy felső rétegelt lappal zárják. A bordák között található lyukakat hő-, vagy hangszigetelővel lehet kitölteni vagy vezetékek útvonalait lehet előkészíteni. Az elemek szélessége, hosszúsága és magassága variálható, de nem tipikus formákban is előállítható.

Összegezve: a Novatop elemek ötvözik a fejlett technológiát, az elemek tömörségét és a fa szépségét, annak természetes formájában.
